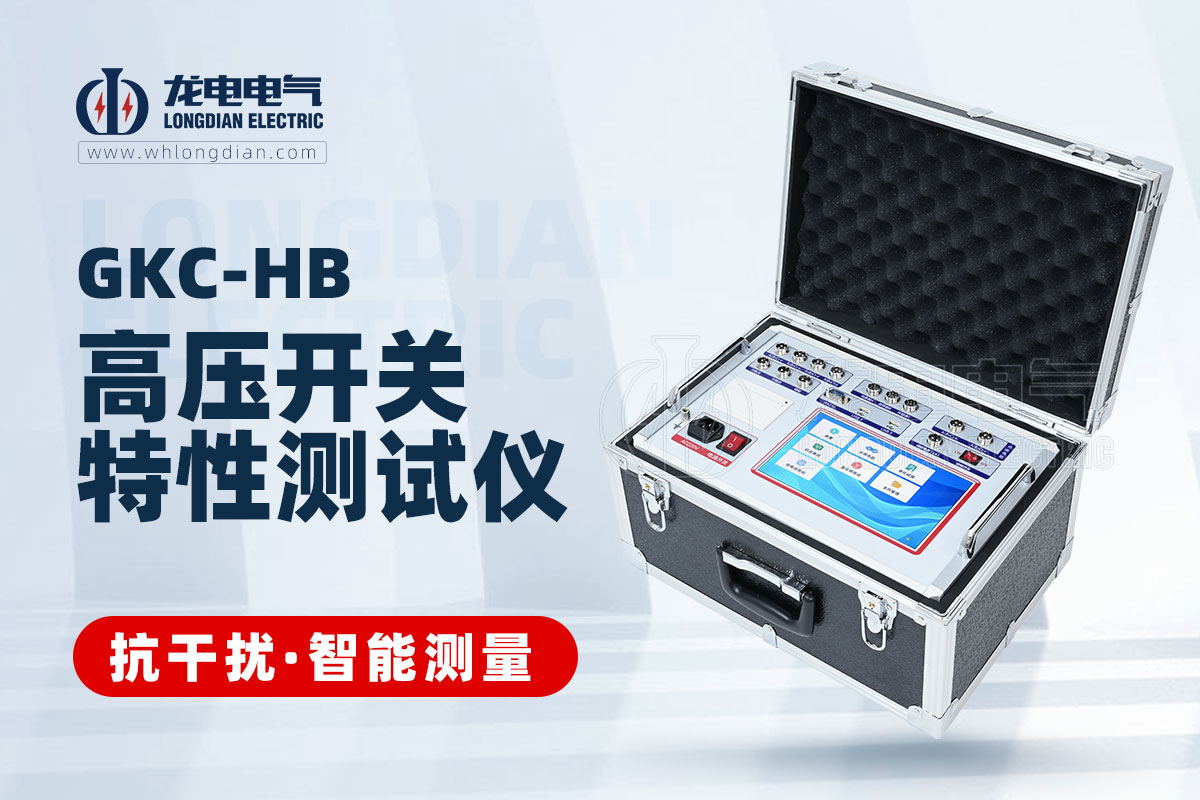

龍電電氣專注高壓開關試驗設備研發，將以GKC-HB高壓開關特性測試儀為例，詳細闡述其接線與操作流程

斷口接線方式：

該儀器共設二個斷口測試輸入接口，每個斷口共四線，分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣。

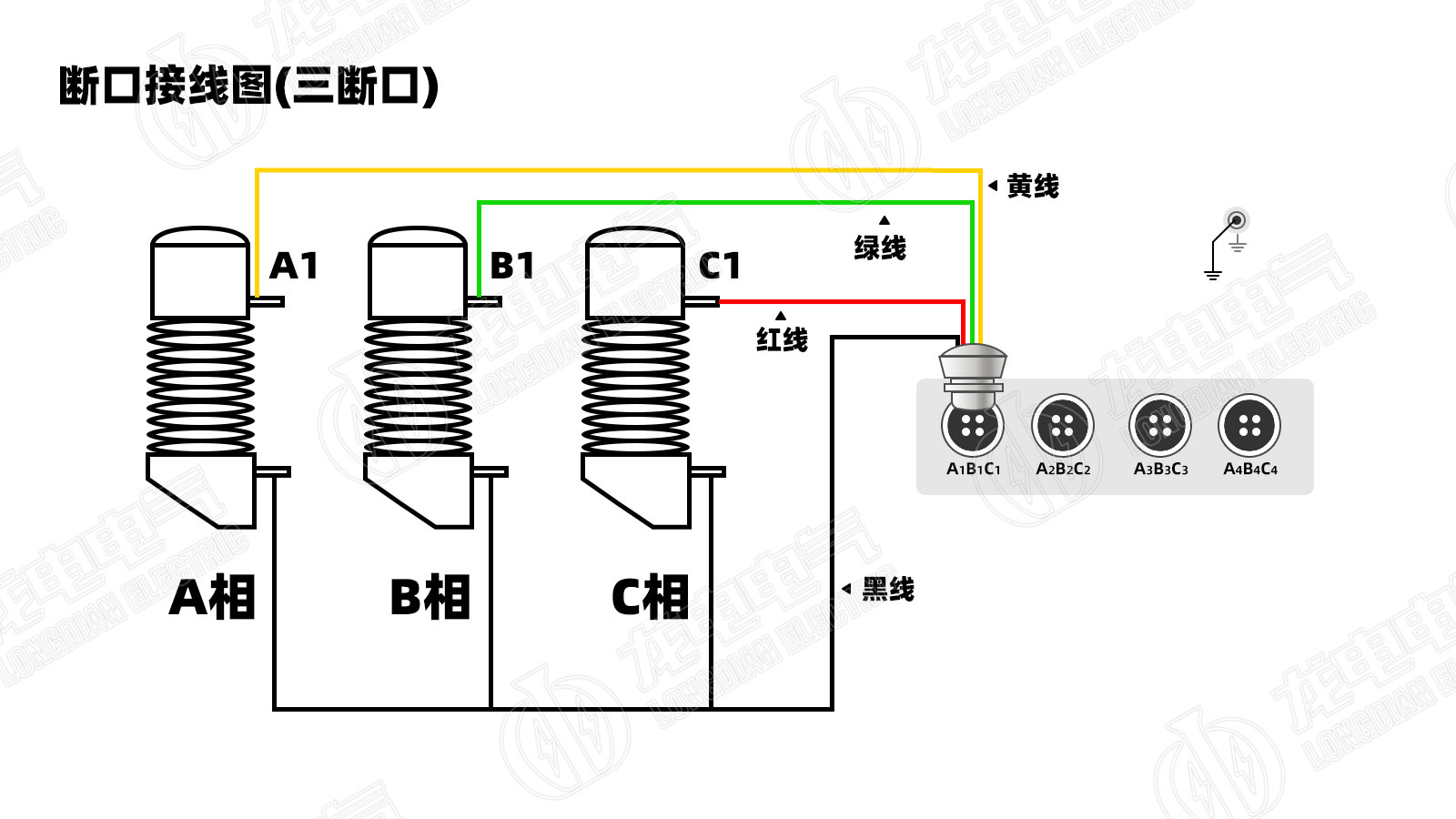

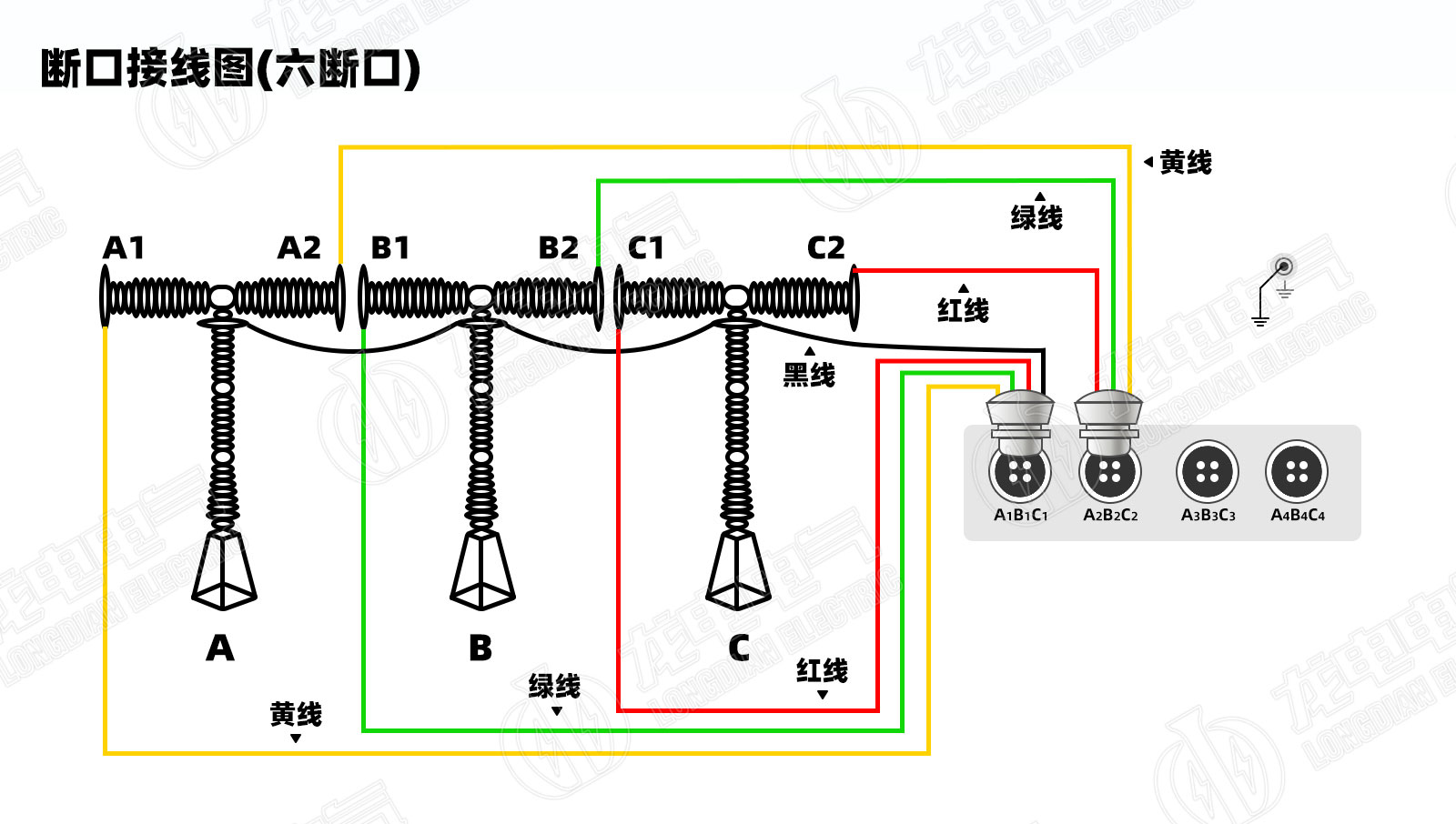

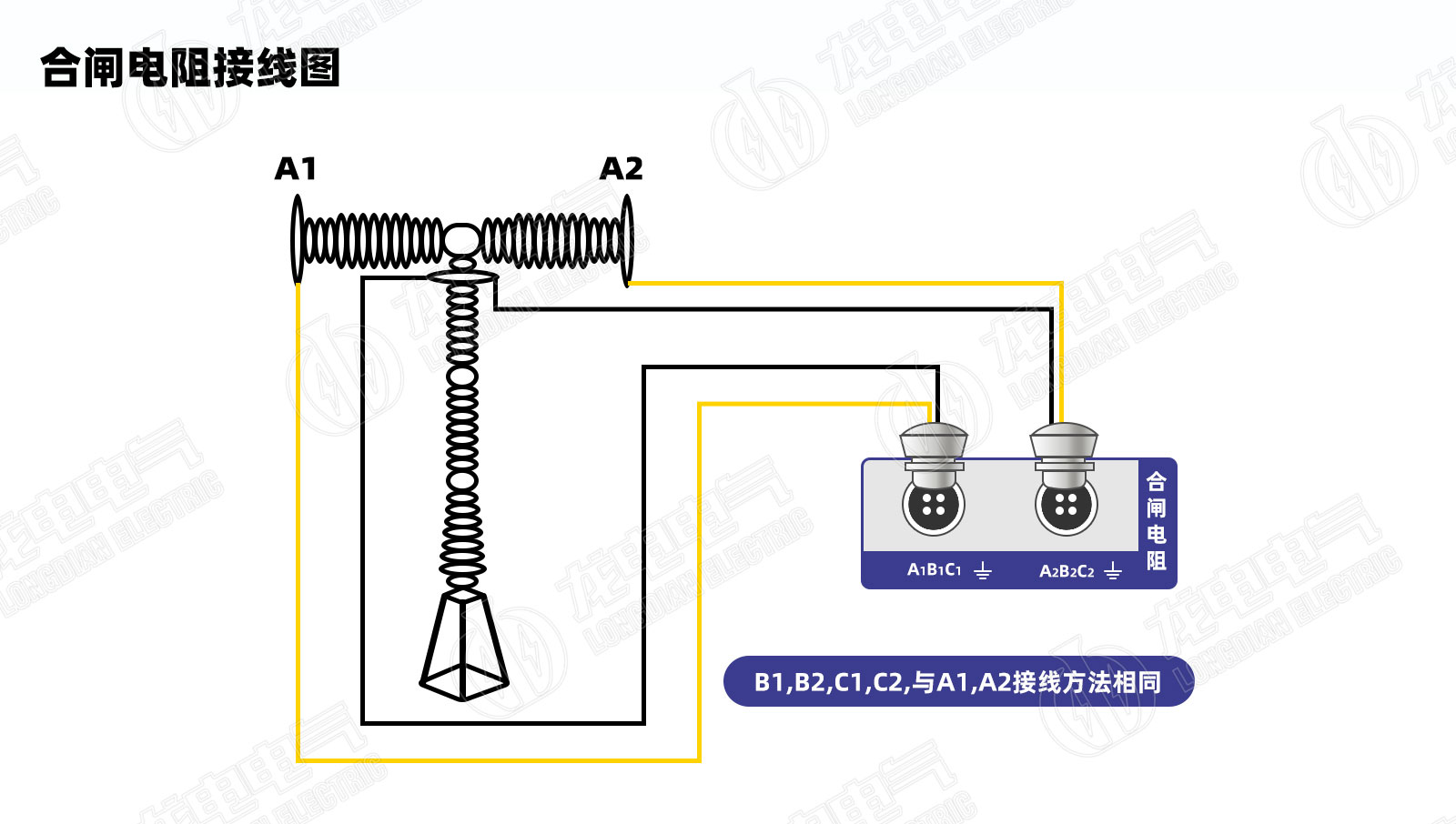

下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。（注：三斷口，六斷口，十二斷口斷路器共一個公共地GND）

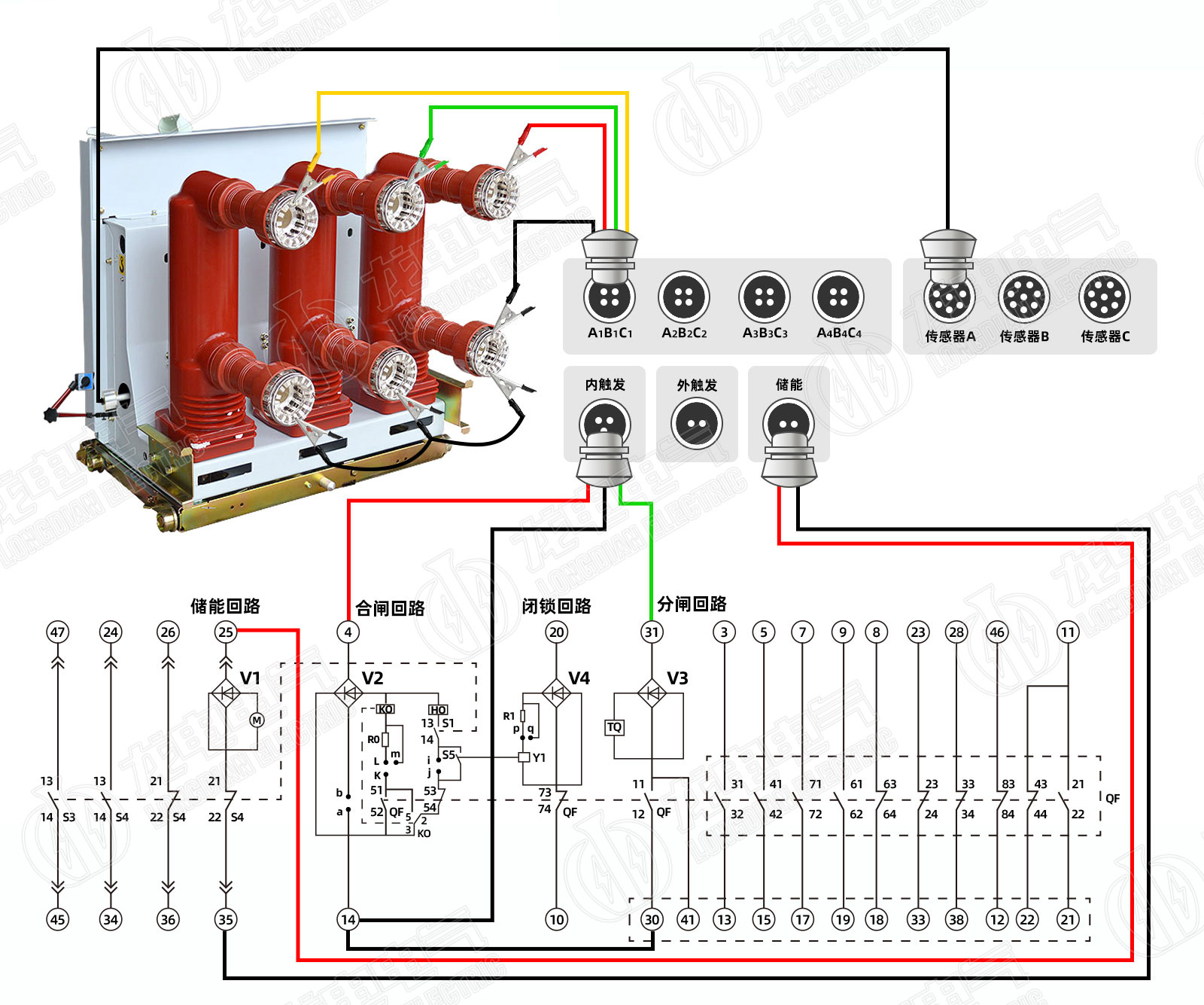

內觸發分合閘控制接線方法：

現場試驗時，如果采用儀器內部電源，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入到儀器面板的“內觸發”端口（航空插頭）, 儀器分+、合+、負 輸出時，一般須接在輔助開關接點前（可有效保護線圈和儀器）。接線時注意切斷高壓開關裝置自有的操作電源（斷開刀鍘或者拔掉保險），以免兩種電源沖突,損壞儀器.

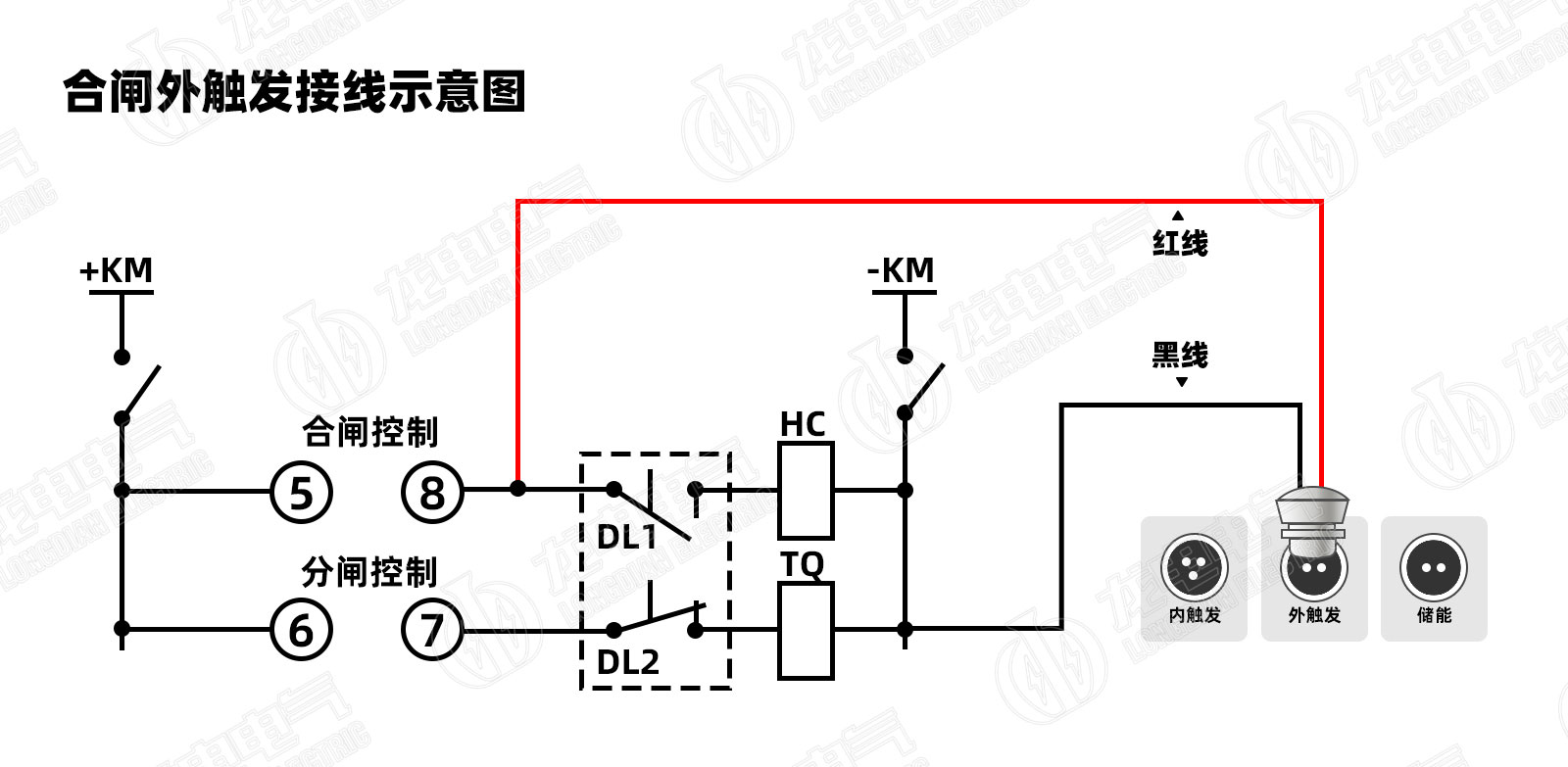

外觸發接線（用于交流斷路器、永磁斷路器或者線圈電流大驅動不了的斷路器）

使用外部電源進行合或分閘試驗，儀器只采集電壓電流信號，步驟如下：

⑴、先將控制線接入到儀器面板的“外觸發”端口

⑵、儀器進行參數設置，將觸發方式設置成外觸發，采集時間設置5秒左右，設置的采集時間就是等待信號的時長，超過時長數據就會采集不到。

⑶、用外觸發線（同儲能線）接合閘或分閘線圈兩端（接控制回路點也可以）。

⑷、特性測試菜單選擇合閘或分閘測試，隨即啟動外部電壓，儀器就可采集到合分閘數據。

⑸、用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。

手動觸發方式不需要接控制線

在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。
